Coordonnées bipolaires

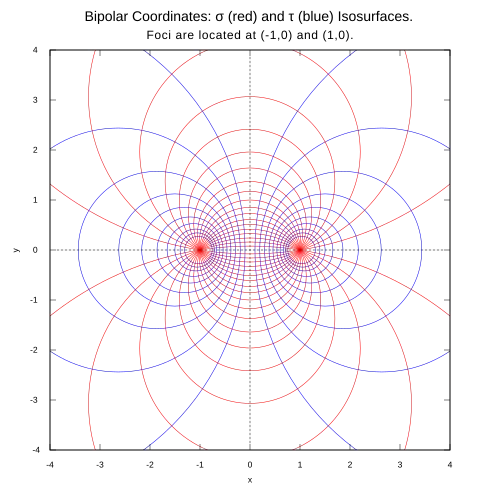

Les coordonnées bipolaires sont un système de coordonnées orthogonales, qui permettent de déterminer la position d'un point grâce à sa distance par rapport à deux foyers fixes donnés.

En un point du plan de coordonnées bipolaires (τ , σ) correspond le point

${\displaystyle x=a\ {\frac {\sinh \tau }{\cosh \tau -\cos \sigma }}}$

${\displaystyle y=a\ {\frac {\sin \sigma }{\cosh \tau -\cos \sigma }}.}$

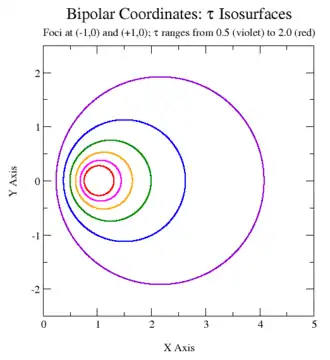

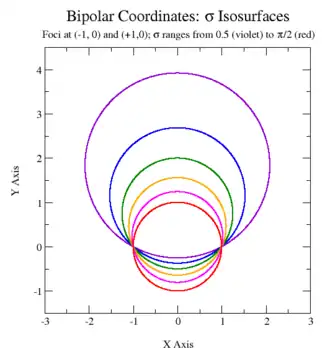

Géométriquement la coordonnée σ d'un point P est l'amplitude (signée) de l'angle entre le segment joignant les foyers (–a, 0) et (a, 0) et le cercle passant par le foyer (–a, 0), le point P et le foyer (a, 0). La coordonnée τ est quant à elle le logarithme du rapport entre la distance au foyer (a, 0) et la distance au foyer (–a, 0).

On a la correspondance pour l'affixe complexe :

${\displaystyle x+\mathrm {i} y=a\coth {\frac {\tau -\mathrm {i} \sigma }{2}}.}$

Pour déterminer les coordonnées bipolaires (τ , σ) à partir des coordonnées cartésiennes (x , y), on a

${\displaystyle \tau ={\frac {1}{2}}\ln {\frac {(x+a)^{2}+y^{2}}{(x-a)^{2}+y^{2}}}}$

et

${\displaystyle \pi -\sigma =2\arctan {\frac {2ay}{a^{2}-x^{2}-y^{2}+{\sqrt {(a^{2}-x^{2}-y^{2})^{2}+4a^{2}y^{2}}}}}.}$

On remarque aussi que

${\displaystyle \tanh \tau ={\frac {2ax}{x^{2}+y^{2}+a^{2}}}}$

et que

${\displaystyle \tan \sigma ={\frac {2ay}{x^{2}+y^{2}-a^{2}}}.}$

Pour obtenir les facteurs d'échelle pour les coordonnées bipolaires, on considère la différentielle de l'équation x + iy :

${\displaystyle \mathrm {d} x+\mathrm {i} \,\mathrm {d} y={\frac {-\mathrm {i} a}{\sin ^{2}\left({\tfrac {1}{2}}(\sigma +i\tau )\right)}}(\mathrm {d} \sigma +\mathrm {i} \,\mathrm {s} \tau ).}$

En multipliant par l'expression conjuguée, il vient :

${\displaystyle (\mathrm {d} x)^{2}+(\mathrm {d} y)^{2}={\frac {a^{2}}{\left[2\sin {\tfrac {1}{2}}\left(\sigma +\mathrm {i} \tau \right)\sin {\tfrac {1}{2}}\left(\sigma -\mathrm {i} \tau \right)\right]^{2}}}\left((\mathrm {d} \sigma )^{2}+(\mathrm {d} \tau )^{2}\right).}$

Or :

${\displaystyle 2\sin {\frac {1}{2}}\left(\sigma +\mathrm {i} \tau \right)\sin {\frac {1}{2}}\left(\sigma -\mathrm {i} \tau \right)=\cos \sigma -\cos(\mathrm {i} \tau )=\cos \sigma -\cosh \tau ,}$

dont on déduit

${\displaystyle (\mathrm {d} x)^{2}+(\mathrm {d} y)^{2}={\frac {a^{2}}{(\cosh \tau -\cos \sigma )^{2}}}\left((\mathrm {d} \sigma )^{2}+(\mathrm {d} \tau )^{2}\right).}$

Ainsi, les facteurs d'échelle pour σ et τ sont identiques, et donnés par

${\displaystyle h_{\sigma }=h_{\tau }={\frac {a}{\cosh \tau -\cos \sigma }}.}$

On peut en déduire de nombreux résultats utiles pour le calcul différentiel dans un tel système de coordonnées. Par exemple, un élément de surface sera donné par :

${\displaystyle \mathrm {d} A={\frac {a^{2}}{\left(\cosh \tau -\cos \sigma \right)^{2}}}\,\mathrm {d} \sigma \,\mathrm {d} \tau ,}$

et le laplacien est donné par

${\displaystyle \nabla ^{2}\phi ={\frac {1}{a^{2}}}\left(\cosh \tau -\cos \sigma \right)^{2}\left({\frac {\partial ^{2}\phi }{\partial \sigma ^{2}}}+{\frac {\partial ^{2}\phi }{\partial \tau ^{2}}}\right).}$

Les coordonnées bipolaires sont utilisées dans la résolution d'équations aux dérivées partielles, comme l'équation de Laplace ou l'équation de Helmholtz, où ce système permet d'avoir une séparation des variables. Un exemple est le champ électrique autour de deux conducteurs cylindriques parallèles de diamètres différents^[3],[4].
